HEX RAZMENJIVAČI TOPLOTE

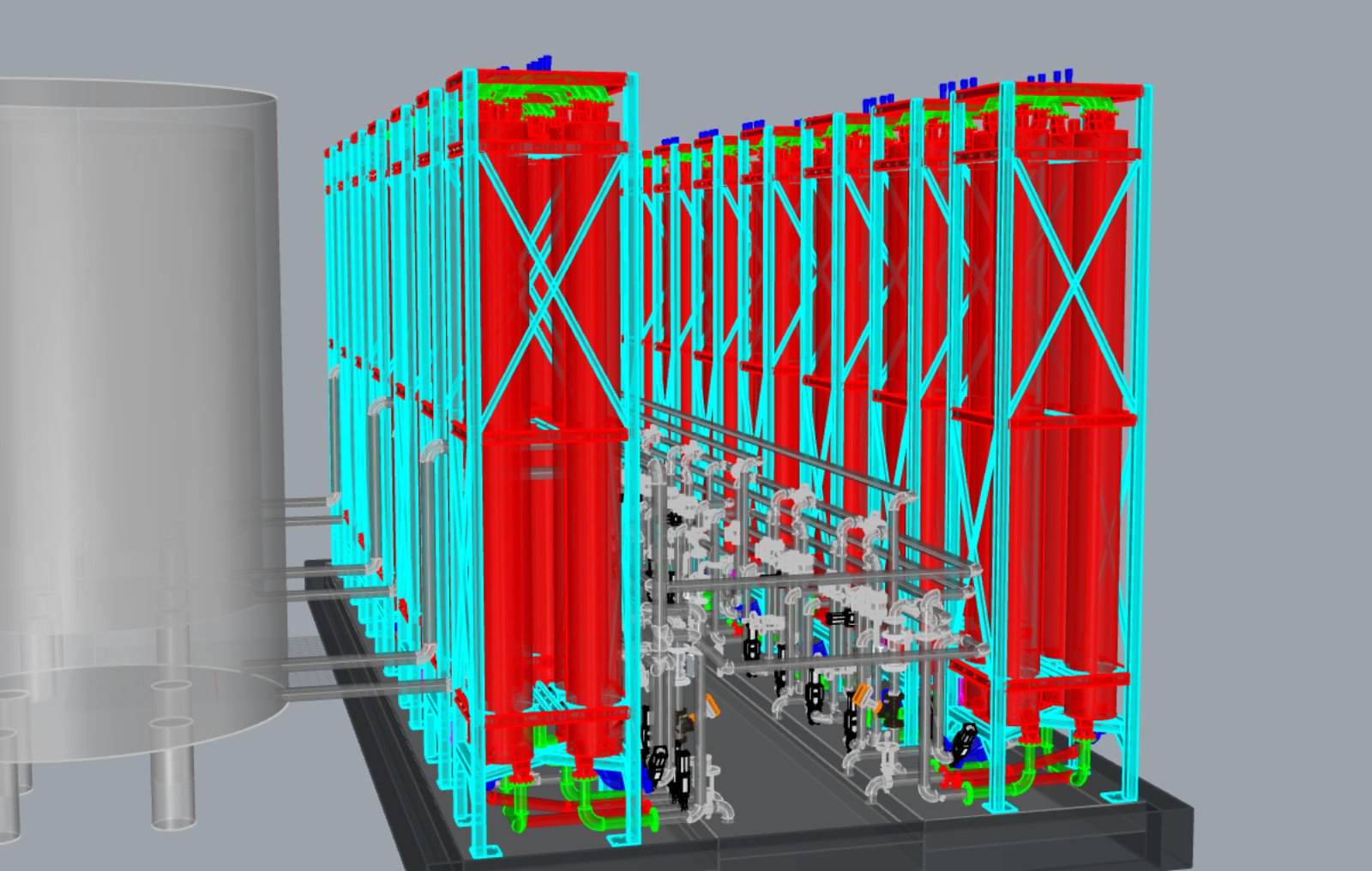

Projektujemo i isporučujemo razmenjivače toplote (HEX) za procesnu i energetsku industriju: cevno-plaštne (shell & tube), pločaste (zaptivni ili lemljeni), spiralne i rešenja sa duplim plaštom (half-pipe, kanalni plašt) – uz integraciju u postojeće linije ili kao deo skid modula. Dizajn prilagođavamo medijumu (voda, para, glikol, termoulje, dimni gasovi), traženom režimu pritiska/temperature i ograničenjima prostora/instalacije.
Za ovu kategoriju imamo poseban sajt sa detaljnim specifikacijama, referencama i upitnikom za dimenzionisanje: www.biomassheatexchangers.com . Putem tog sajta možete poslati tehničke podatke za brzu ponudu i termotehnički proračun.
TEHNIČKE SPECIFIKACIJE
| Parametar | Specifikacija |
|---|---|
| Tipovi HEX | Cevno-plaštni (shell & tube), pločasti (zaptivni/lemljeni), spiralni, cevni snopovi, dupli plašt (half-pipe/kanalni) i coil-in-tank. |
| Materijali | Inox: AISI 304 / 316L; Ugljenični/kotlovski čelici (npr. P265GH / P355GH) po zahtevu; specijalni materijali prema medijumu i uslovima rada. |
| Medijumi | Voda/para, glikol, termoulje, procesni fluide i gasovi, dimni gasovi/otpadna toplota – prema specifikaciji procesa. |
| Priključci | Prirubnički EN 1092-1, navojni, TC (higijenska izvedba); merni priključci za T/P/protok po P&ID. |
| Ispitivanja | Test zaptivenosti, hidro/pneumatsko ispitivanje prema projektovanom PS; NDT zavarnih spojeva (VT/PT/MT/UT/RT po planu kontrole). |
| Izvedba i integracija | Samostalne jedinice ili skid sa armaturom, instrumentacijom i automatizacijom (PLC/HMI); priprema za CIP/SIP kada je potrebno. |
| Dokumentacija | Materijalni sertifikati EN 10204 3.1, P&ID, liste opreme, izveštaji o testovima/NDT, IOM uputstvo; po potrebi usaglašenost sa relevantnim EU direktivama. |
| Napomena | Za detaljne termotehničke proračune, raspone kapaciteta i studije slučaja posetite www.biomassheatexchangers.com. |
ČESTA PITANJA – HEX RAZMENJIVAČI TOPLOTE
Za brzu i tačnu ponudu pošaljite: vrste fluida (hladna/topla strana), Tin/Tout obe strane, protoke ili traženi toplotni učinak (Q), dozvoljene padove pritiska, radne PS/TS, zahteve za materijal (AISI 304/316L, CS…), tip priključaka (EN 1092-1, navoj, TC), stepen zaprljanja/fouling faktor, način čišćenja (CIP/SIP ili demontaža), ograničenja prostora/orijentacije i eventualne kodove/usaglašenost. Brzi upit možete poslati i preko www.biomassheatexchangers.com.
Cevno-plaštni: viši pritisci/temperature, zaprljani ili korozivni medijumi, lako čišćenje mehanički; dobar za isparavanje/ kondenzaciju. Pločasti zaptivni: kompaktni, nizak ΔT-prilaz, higijenske aplikacije (prehrana/farmacija), brza demontaža i CIP; srednji pritisci. Pločasti lemljeni: mali/kompaktni kapaciteti, čisti medijumi (voda/glikol); bez zaptivki. Spiralni: visoka otpornost na fouling, viskozni fluide/otpadne vode. Jacket (half-pipe/kanalni): grejanje/ hlađenje tankova. Izbor zavisi od ΔT, čistoće, servisiranja i PS/TS režima.
Standardno radimo test zaptivenosti i hidro/pneumatsko ispitivanje prema projektovanom pritisku, NDT zavarnih spojeva (VT/PT/MT/UT/RT po planu), kao i funkcionalne provere protoka/temperature po specifikaciji. Isporuka uključuje EN 10204 3.1 sertifikate materijala, izveštaje o testovima i IOM uputstvo. Po potrebi obezbeđujemo pripremu za CIP/SIP i dokumentaciju za higijenske procese.
